MBB R 1500 L FLAT
ტექნიკური მონაცემები
| ტვირთამწეობა | 1500 kg |
| ძირითადი ღერძი | 180 x 180 mm |
| ამწევი მექანიზმის ჰიდრავლიკა | 2x ამწევი ცილინდრი / 1x სამოძრაო ცილინდრი |
| ამწევი მკლავის სიგრძე | 2180 mm |
| Load centre - lengthwise | 600 mm |
| Load centre - across center | 50 % of the full load on one side |
წონა
პლატფორმის ტიპი |
პლატფორმის განი |
პლატფორმის სიმაღლე |
საკუთარი მასა |
საკუთარი მასა |
|
|---|---|---|---|---|---|
| steel | 2330 | - | 690 | - |
დიაგრამა
| a (mm) | Q (kg) |
| 600 | 1500 |
| 720 | 1250 |
| 900 | 1000 |
| 1200 | 750 |

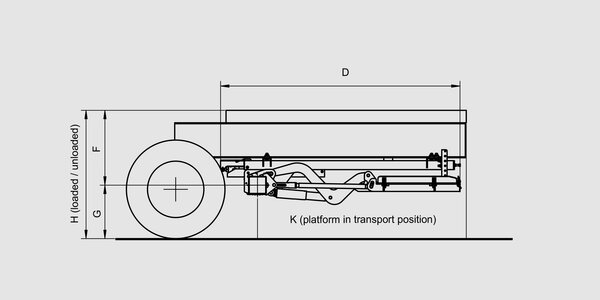

ზომები
| ამწევი ბერკეტები | 900 | 1000 |
| H (მაქს.) ჩატვირთვის სიმაღლე ტვირთის გარეშე | 1300 | 1320 |
| H (მინ.) ჩატვირთვის სიმაღლე ტვირთით | 780 | 800 |
| F (მაქს.) მთავარი ღერძის შუა ნაწილიდან დატვირთვის იატაკის ზედა კიდემდე | 780 | 770 |
| K (მინ.) ზომით F (მაქს.) | 360 | 414 |
| D (მინიმალური) სამონტაჟო ადგილი უკანა საბურავთან | 2074 | 2176 |
| F (მინ.) | 480 | 450 |
| K (მაქს.) ზომით F (მინ.) | 670 | 790 |
| D (მაქს.) სამონტაჟო ადგილი (მაქს.) | 2399 | 2464 |
| G (მაქს.) ჩამოტვირთული (ცენტრალური მთავარი ღერძი მიწამდე) | 520 | 550 |
| G-(მინ) დატვირთული | 330 | 550 |
